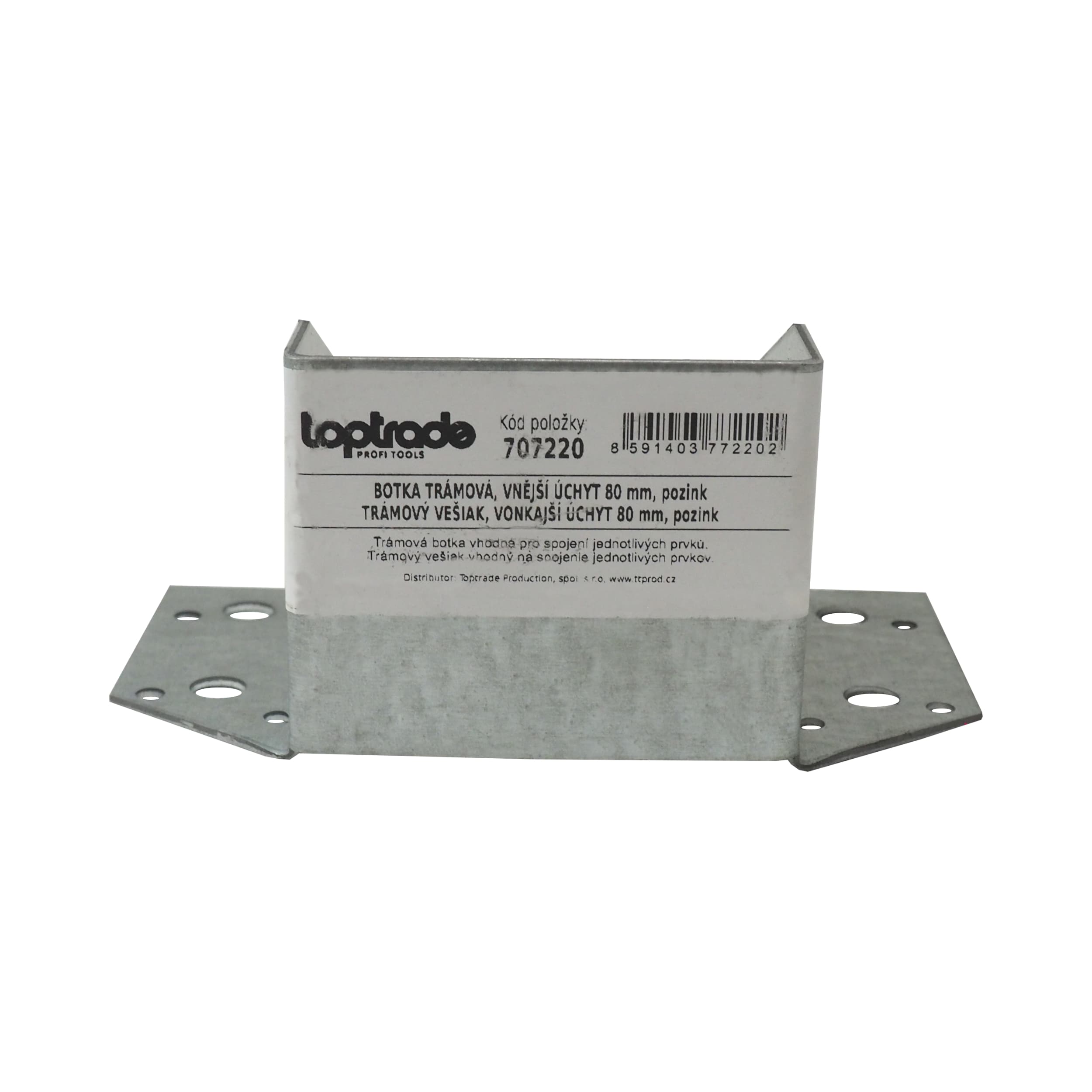

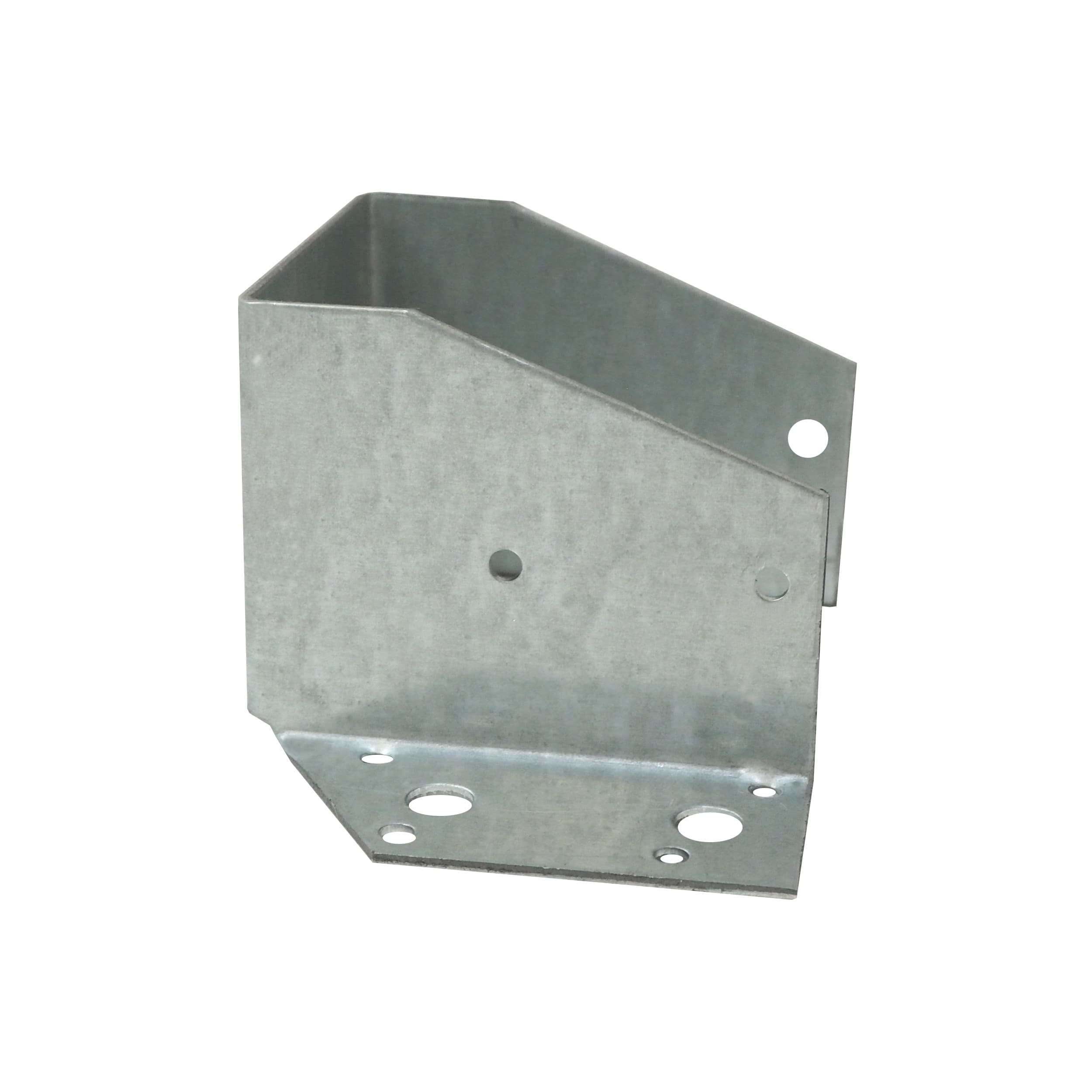

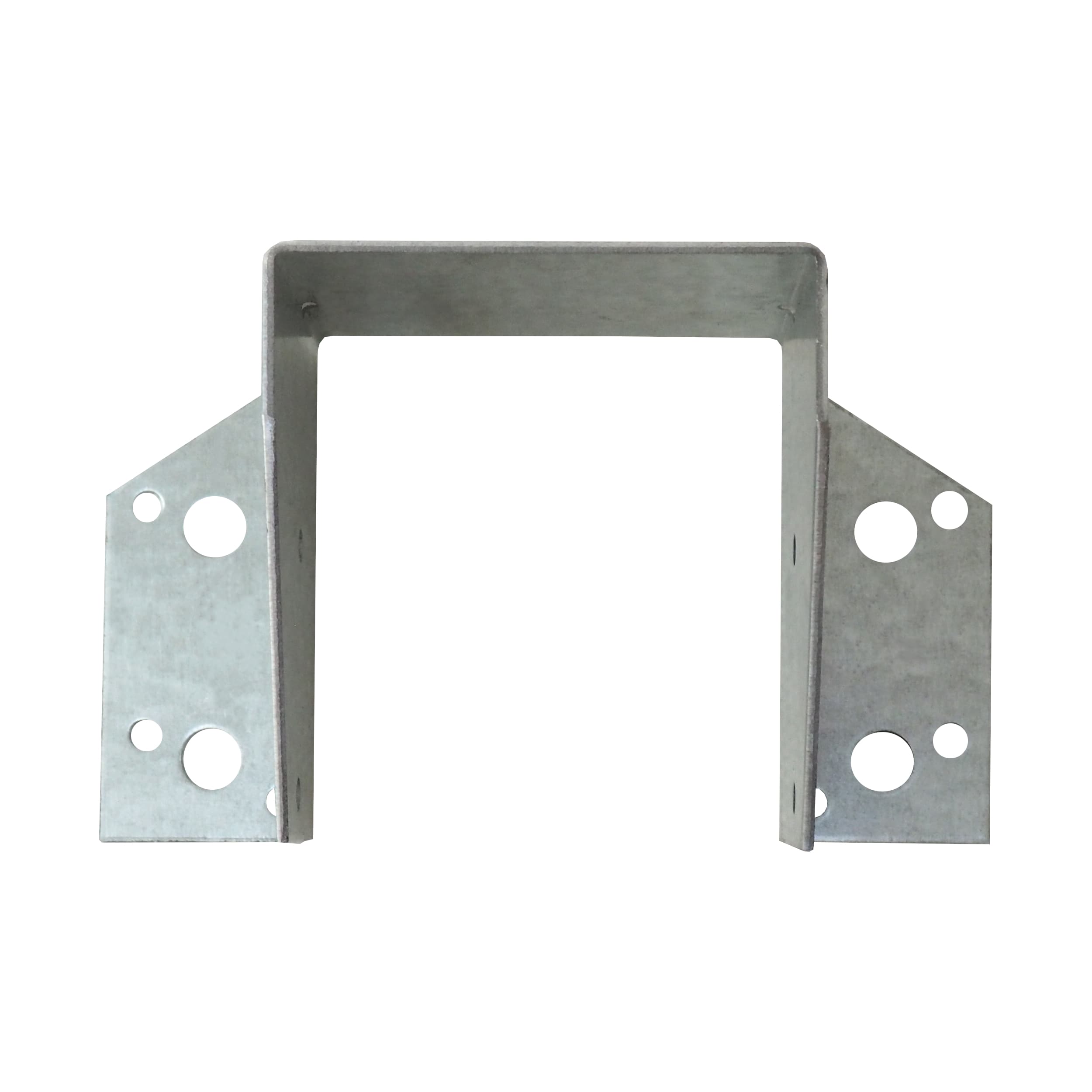

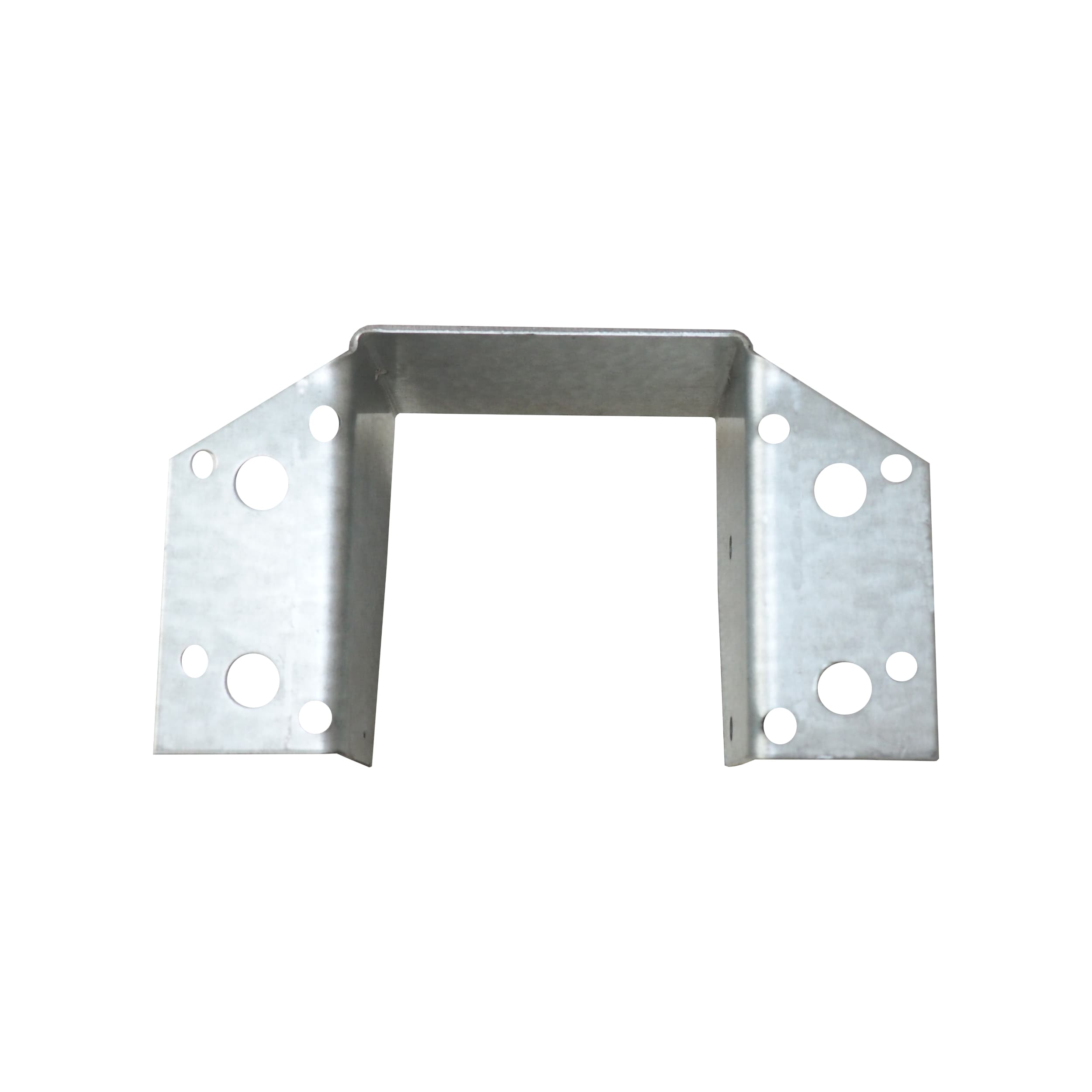

TOPTRADE botka pro trám 80 mm – vnější úchyt, pozink (2 mm)

TOPTRADE botka trámová se vnějším úchytem pro trám o šířce cca 80 mm je odolný spojovací prvek pro pergoly, přístřešky, krovy a další dřevěné konstrukce. Nabízí snadnou montáž díky více otvorům a základní ochranu proti korozi díky galvanickému zinkování. Proč zvolit vnější botku 80 mm Vnější úchyt – botka objímá trám z boků, umožňuje dobrou kontrolu a dotažení spojů. Univerzální montáž: 4× otvor Ø10 mm a 14× otvor Ø5 mm pro šrouby/vruty dle projektu. Pevné provedení: ocelový plech válcovaný za tepla, tloušťka 2 mm. Galvanické zinkování – základní korozní ochrana v interiéru a krytých místech. Typické použití Kotvení a napojení trámů v pergolách, přístřešcích, altánech a lehkých dřevěných konstrukcích. Situace, kde je výhodná průběžná kontrola a údržba spoje z bočních stran. Technické parametry Typ: botka trámová – vnější úchyt 80 mm Materiál: ocelový plech válcovaný za tepla Tloušťka plechu: 2 mm Povrchová úprava: galvanické zinkování Montážní otvory: 4× Ø10 mm, 14× Ø5 mm Hmotnost: 0,34 kg Značka: TOPTRADE Kód produktu: 707220 | EAN: 8591403772202 | MPN: MU1H1000140 Montáž ve 4 krocích Změřte šířku trámu (cca 80 mm) a ověřte kompatibilitu s botkou. Přiložte botku k podkladu/nosnému prvku a předvrtejte otvory dle zvolených šroubů/vrutů. Upevněte botku pomocí spojovacích prvků odpovídajících otvorům Ø10 a Ø5 mm a požadované třídě pevnosti. Vložte trám, srovnejte a rovnoměrně dotáhněte všechny šrouby. Pravidelně kontrolujte dotažení. Upozornění a doporučení Výrobce neudává únosnosti; návrh spoje provádějte dle projektové dokumentace a norem (např. ČSN EN 1995-1-1). Volte vhodné šrouby/vruty a případné kotvy s ohledem na průměry otvorů (Ø10 a Ø5 mm) a očekávané zatížení. Galvanicky zinkované díly jsou vhodné primárně do interiéru nebo krytých míst; pro trvalé venkovní/exponované prostředí zvažte žárový zinek či nerez. U chemicky ošetřeného dřeva ověřte kompatibilitu; agresivní prostředí může urychlit korozi. Časté dotazy Pro jak široký trám je tato botka určena? Pro trám o šířce přibližně 80 mm. Před montáží ověřte skutečnou šířku nosníku a kompatibilitu s botkou. Jaké spojovací prvky mám použít? Podle otvorů v botce: 4× Ø10 mm a 14× Ø5 mm. Zvolte vruty/šrouby a případné kotvy s odpovídající třídou pevnosti dle projektu. Je botka vhodná pro venkovní použití? Díky galvanickému zinku je vhodná do interiéru a krytých míst. Pro trvalé venkovní/exponované prostředí použijte raději žárově zinkované nebo nerezové provedení. Jaká je tloušťka a materiál? Ocelový plech válcovaný za tepla o tloušťce 2 mm s galvanickým zinkováním. Udává výrobce únosnost této botky? Ne, únosnosti nejsou uvedeny. Návrh spoje provádějte podle projektové dokumentace a příslušných norem (např. ČSN EN 1995-1-1). Co znamená vnější úchyt? Vnější úchyt znamená, že botka objímá trám z boků. Umožňuje pohodlnou montáž, kontrolu a průběžné dotažení spojů.
