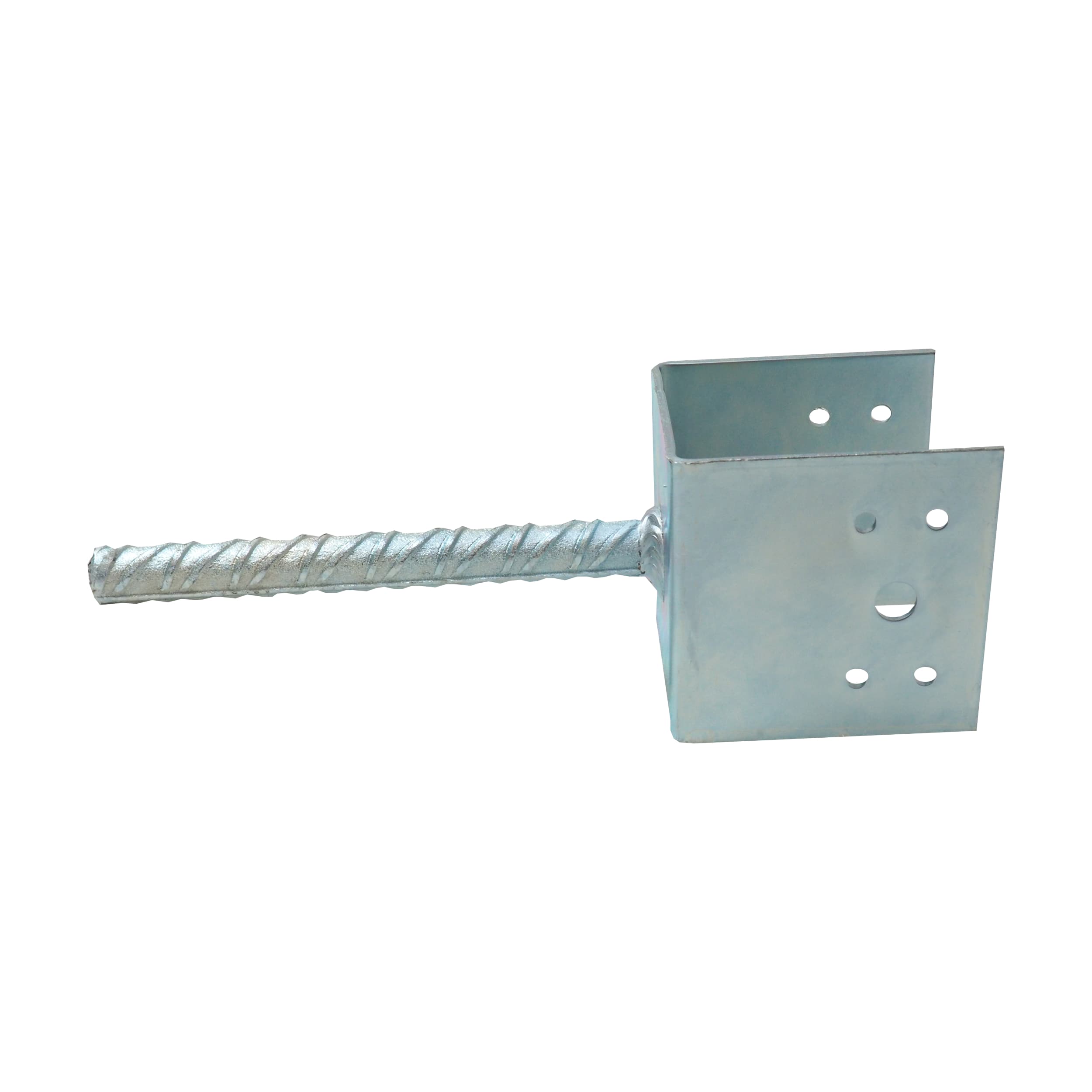

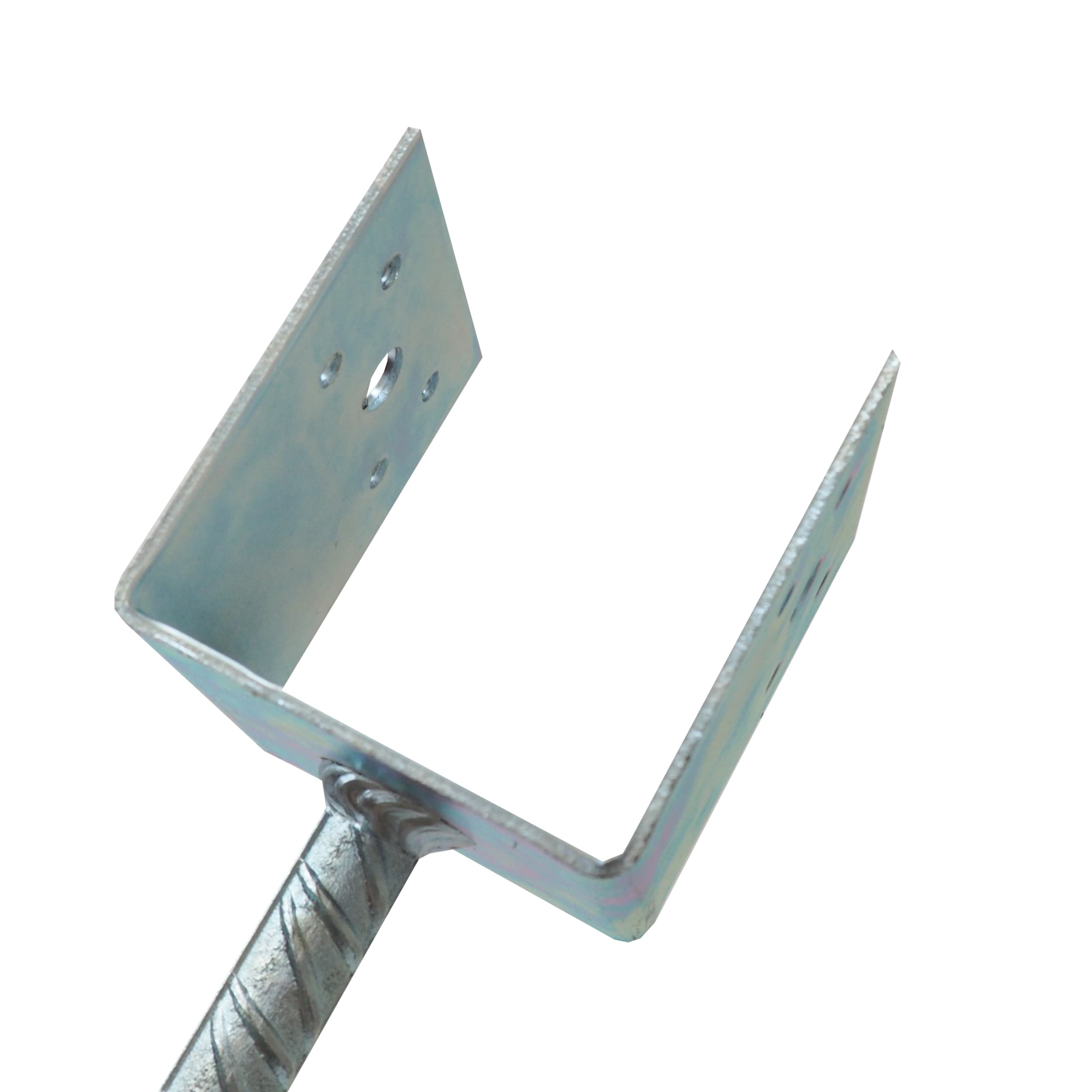

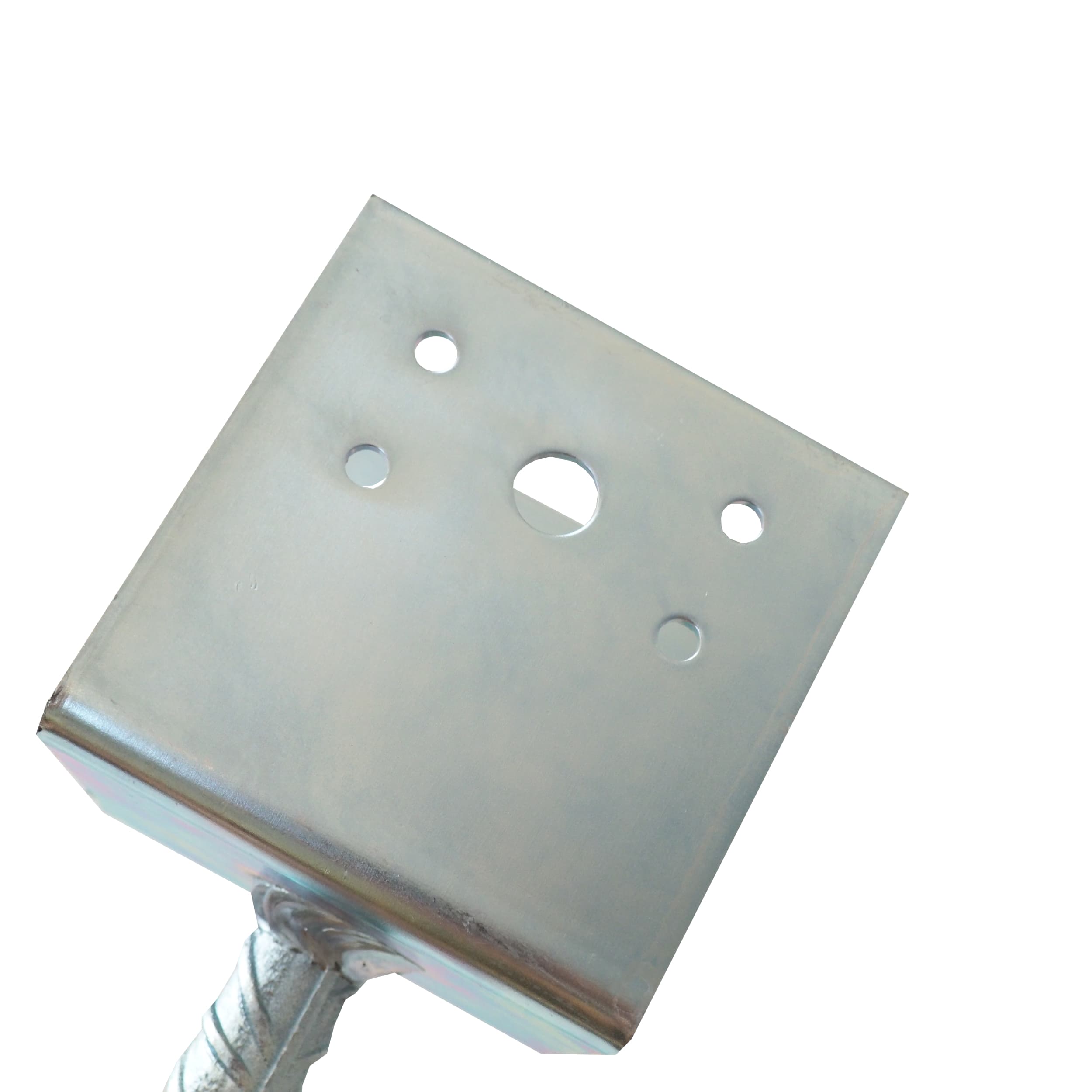

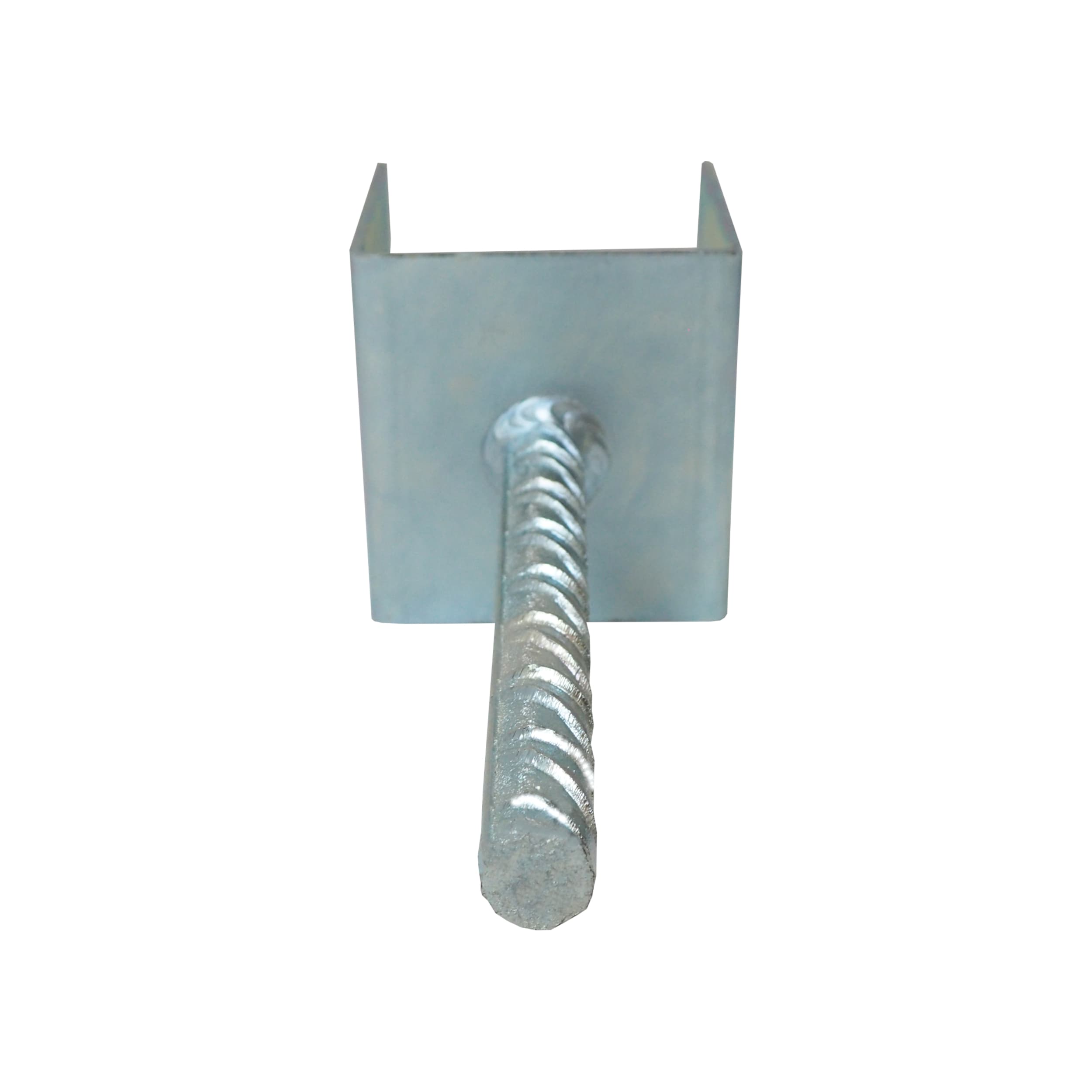

TOPTRADE kotevní patka U do betonu 100×90 mm – pozink, ocel 3 mm

Kotevní patka U TOPTRADE je spojovací prvek pro pevné uchycení dřevěných sloupků a trámů k betonovým základům. Rozměr U 100×90 mm (také 100x90), materiál ocel 3 mm s galvanickým zinkem pro základní protikorozní ochranu. Kotvení zajišťuje žebrovaná tyč Ø18×180 určená k zabetonování. Využití Ukotvení sloupků a trámů k základům pergol, plotů, přístřešků, teras a altánů. Vhodné pro interiér i běžné venkovní prostředí. Parametry Rozměr U: 100 × 90 mm Materiál: ocel, tloušťka 3 mm Povrchová úprava: galvanické (elektrolytické) zinkování Kotva do betonu: žebrovaná tyč Ø18 × 180 mm Uchycení dřeva: 8 otvorů pro šrouby Ø6 mm Dodatečné přikotvení: 2 otvory Ø12 mm (po 1 na každé straně) Hmotnost: cca 0,95 kg Obj. kód: 707202 | EAN: 8591403772028 | MPN: MU1H1000020 Montáž Zabetonujte kotvu do čerstvého betonu tak, aby byla žebrovaná tyč po celé délce obklopena betonem. Zkontrolujte svislost a polohu. Po vytvrdnutí betonu usadíte trám do patky a předvrtejte otvory dle průměru spojovacích prvků. Upevněte přes 8 otvorů Ø6 mm; pro zvýšení tuhosti lze využít i 2 otvory Ø12 mm (např. průchozí šroub M12 s podložkami). Doporučení a upozornění Výrobce neudává únosnost; pro nosné aplikace se řiďte projektem a normami. Galvanický zinek je určen pro běžné prostředí. Do vysoce korozních nebo trvale vlhkých podmínek zvažte jiné provedení či doplňkovou ochranu. Volbu spojovacích prvků a jejich délku přizpůsobte typu dřeviny, průřezu trámu a požadovanému zatížení. Časté dotazy Pro jaký rozměr trámu je patka určena? Pro trámy/sloupky odpovídající rozměru U 100×90 mm (také 100x90). Je vhodná pro venkovní použití? Ano, díky galvanickému zinku je vhodná pro běžné venkovní prostředí. Do trvale vlhkého či vysoce korozního prostředí zvažte odolnější povrchovou úpravu. Jak se patka montuje do betonu? Žebrovaná tyč Ø18×180 se zabetonuje do čerstvého betonu. Po vytvrdnutí se trám usadí do U profilu a upevní přes 8 otvorů Ø6 mm; pro vyšší tuhost lze využít i 2 otvory Ø12 mm. Jaké spojovací prvky použít do dřeva? Do otvorů Ø6 mm použijte vhodné vruty/šrouby do dřeva dle průřezu trámu. Do otvorů Ø12 mm lze použít průchozí šrouby (např. M12) s podložkami – dle projektu. Jak hluboko má být kotva zabetonována? Zabetonujte celou délku žebrované tyče 180 mm. Hloubku založení a třídu betonu stanovuje projekt s ohledem na konkrétní podmínky. Jaká je únosnost této patky? Výrobce únosnost neudává. Pro nosné konstrukce postupujte dle statického návrhu a příslušných norem.
