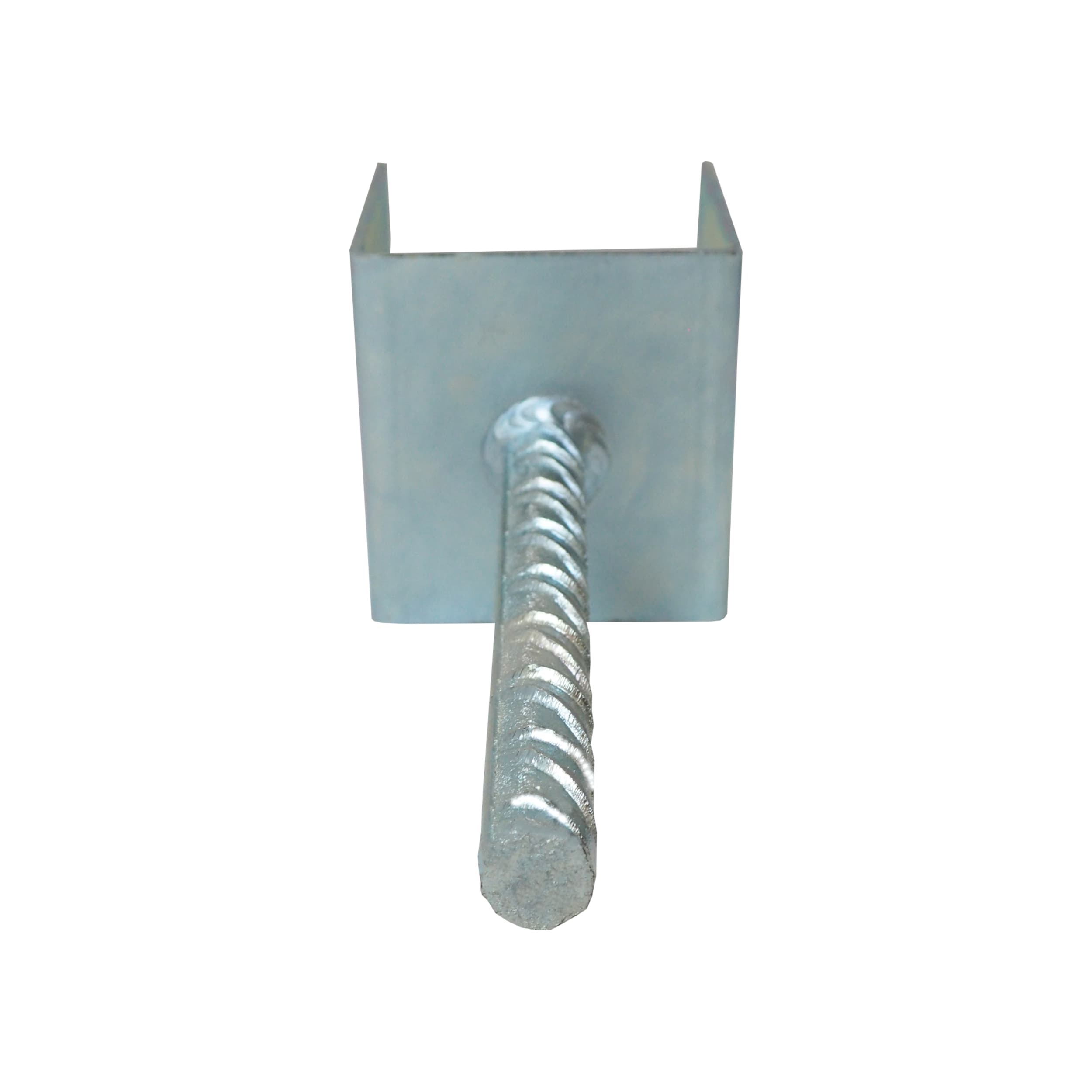

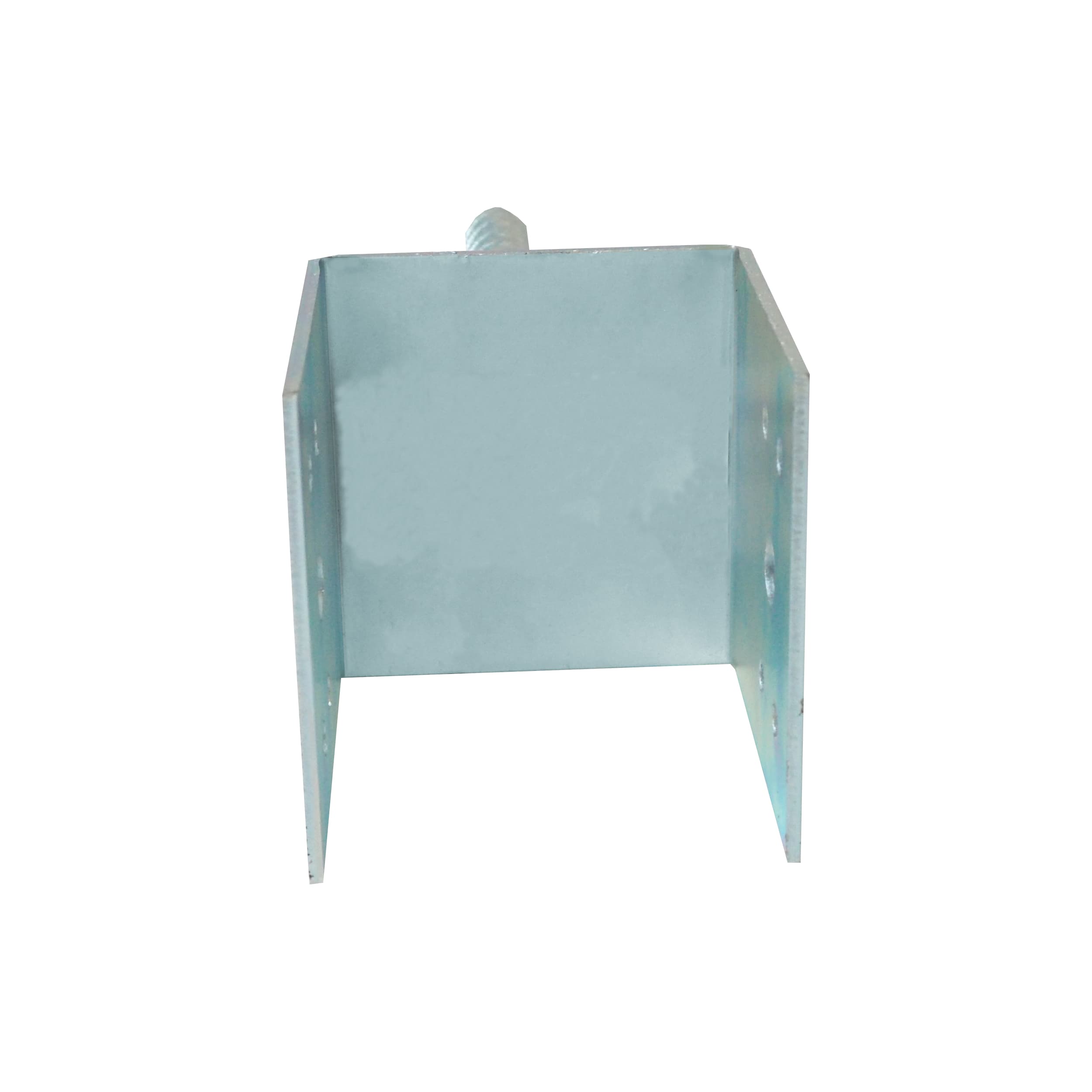

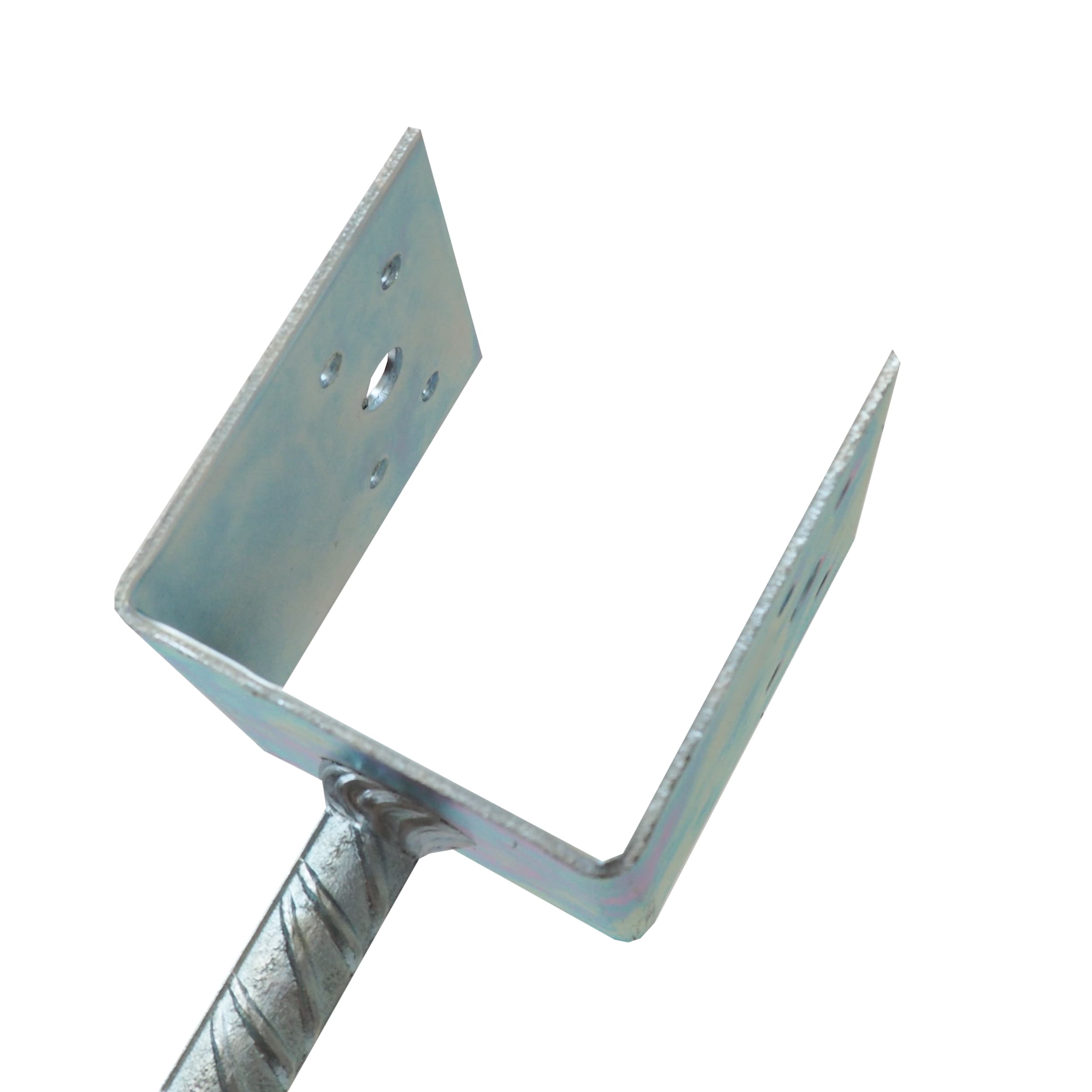

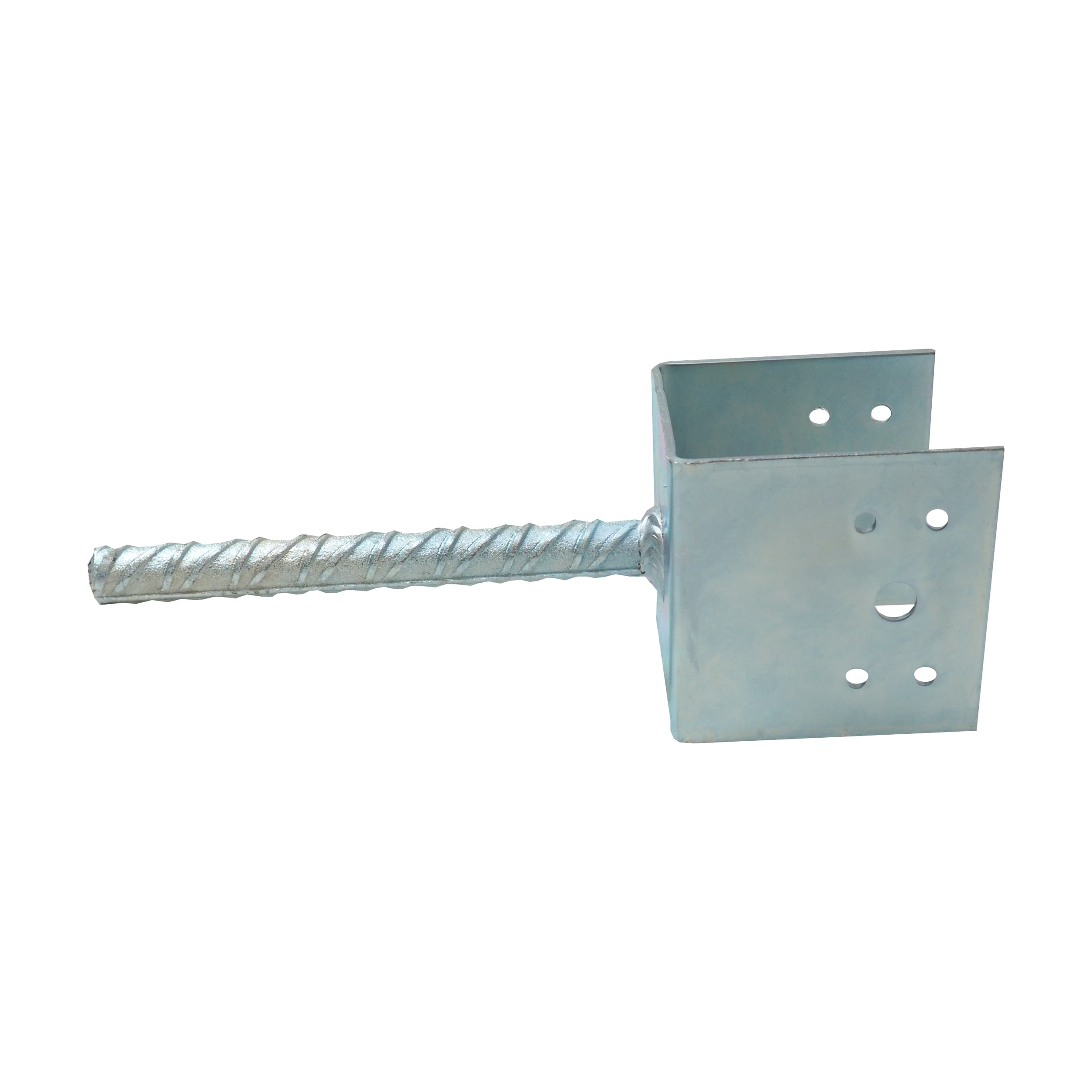

TOPTRADE kotevní patka U do betonu 140×90 mm, pozink 3 mm

Zalévací kotevní patka U TOPTRADE slouží k pevnému spojení dřevěného sloupku či trámu 140×90 mm s betonovým základem. Třmen z oceli tloušťky 3 mm je galvanicky zinkovaný pro spolehlivou ochranu v běžném venkovním prostředí. Do betonu se patka osazuje pomocí žebrované tyče (roxoru) Ø18 mm o délce 180 mm. Vlastnosti a výhody Ocelový třmen 3 mm pro stabilní uložení sloupku 140×90 mm. Galvanické zinkování pro odolnost vůči korozi v běžných podmínkách. Bezpečné kotvení do čerstvého betonu roxorem Ø18×180 mm. Vícebodové šroubové spojení: 8× otvor Ø6 mm pro pevné uchycení dřeva. Možnost dodatečného zajištění: 2× boční otvor Ø12 mm. Využití Pergoly, přístřešky a terasy. Plotové sloupky a zahradní konstrukce. Lehké dřevěné stavby a altány. Technické parametry Typ: kotevní patka U (zalévací do betonu) Rozměr třmenu: 140 × 90 mm Materiál: ocel, plech válcovaný za tepla Tloušťka plechu: 3 mm Povrch: galvanické zinkování Kotvení: žebrovaná tyč Ø18 mm, délka 180 mm Otvory pro dřevo: 8 × Ø6 mm Dodatečné upevnění: 2 × Ø12 mm (boční) Hmotnost: 1,03 kg Kód: 707204 | EAN: 8591403772042 | MPN: MU1H1000040 Montáž Patku vyrovnejte v požadované poloze a zalijte do čerstvého betonu tak, aby roxor byl zcela obklopen betonem. Po vytvrdnutí betonu vložte sloupek 140×90 mm do třmenu a přišroubujte v osmi bodech přes otvory Ø6 mm. Pro zvýšení stability lze využít i boční otvory Ø12 mm. Poznámka: Patka není výškově ani stranově stavitelná – polohu nastavte při betonáži. Pro nosné aplikace ověřte návrh u projektanta/statika a dodržujte platné normy. Do vysoce korozivního prostředí zvažte vhodnější povrchovou úpravu. Obsah balení 1 × kotevní patka U 140×90 mm (pozink, tl. 3 mm) s roxorem Ø18×180 Časté dotazy Pro jaký rozměr sloupku je patka určena? Pro dřevěný sloupek nebo trám 140×90 mm, který se vkládá do U třmenu. Je tato patka vhodná do hotového betonu? Ne. Jde o zalévací typ určený do čerstvého betonu. Do hotového betonu se používají jiné typy kotev. Jak se patka kotví do betonu? Pomocí žebrované tyče (roxoru) Ø18 mm o délce 180 mm, která se při betonáži zcela obklopí betonem. Jaké spojovací prvky patří do otvorů ve třmenu? Do otvorů Ø6 mm použijte vhodné vruty či šrouby do dřeva s podložkami. Boční otvory Ø12 mm slouží pro dodatečné zajištění. Je povrchová úprava vhodná pro venkovní použití? Ano, galvanické zinkování je vhodné pro běžné venkovní prostředí. Do vysoce korozivních podmínek zvažte odolnější úpravu. Je patka stavitelná výškově nebo do stran? Ne, patka je pevná. Výšku a polohu je nutné nastavit při betonáži.
