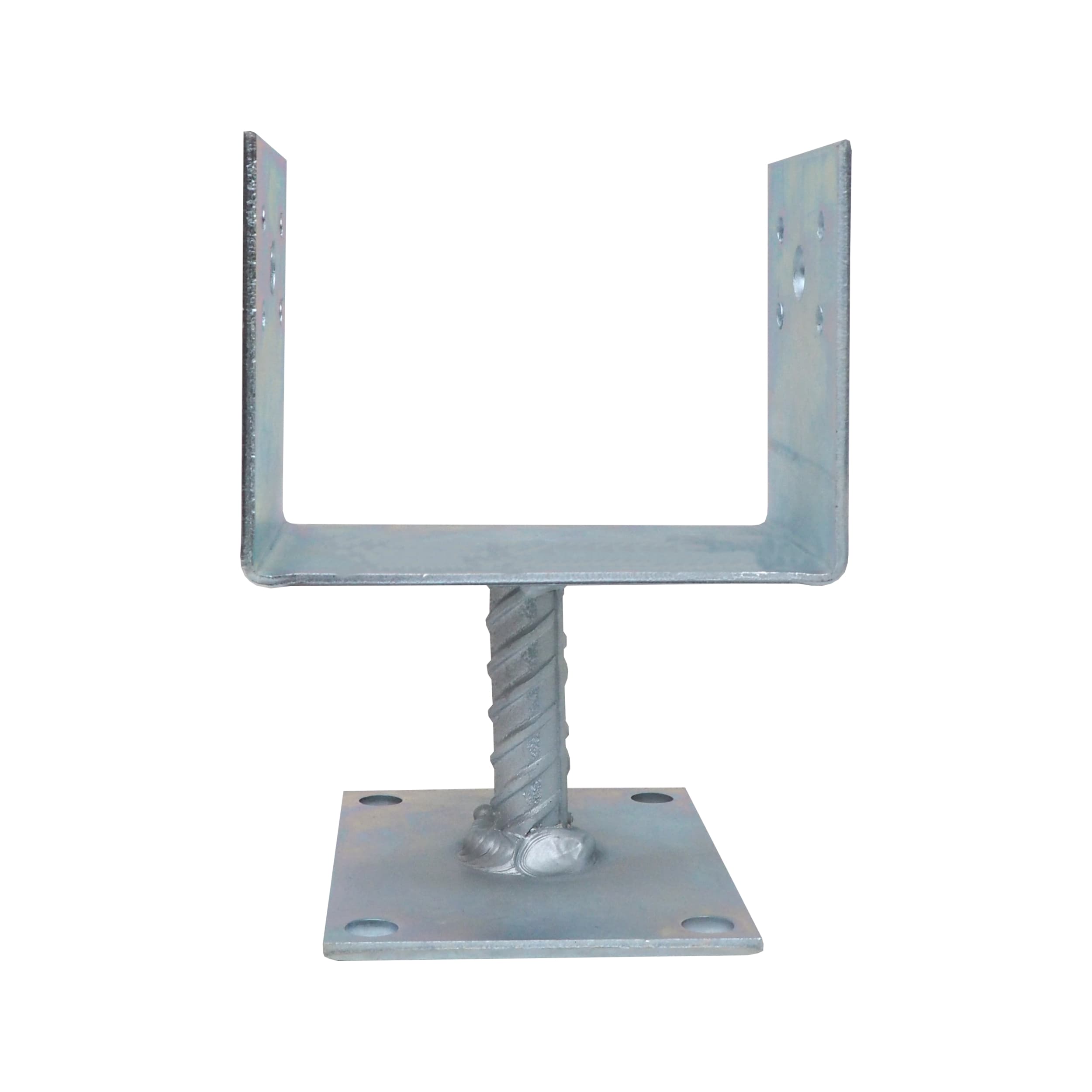

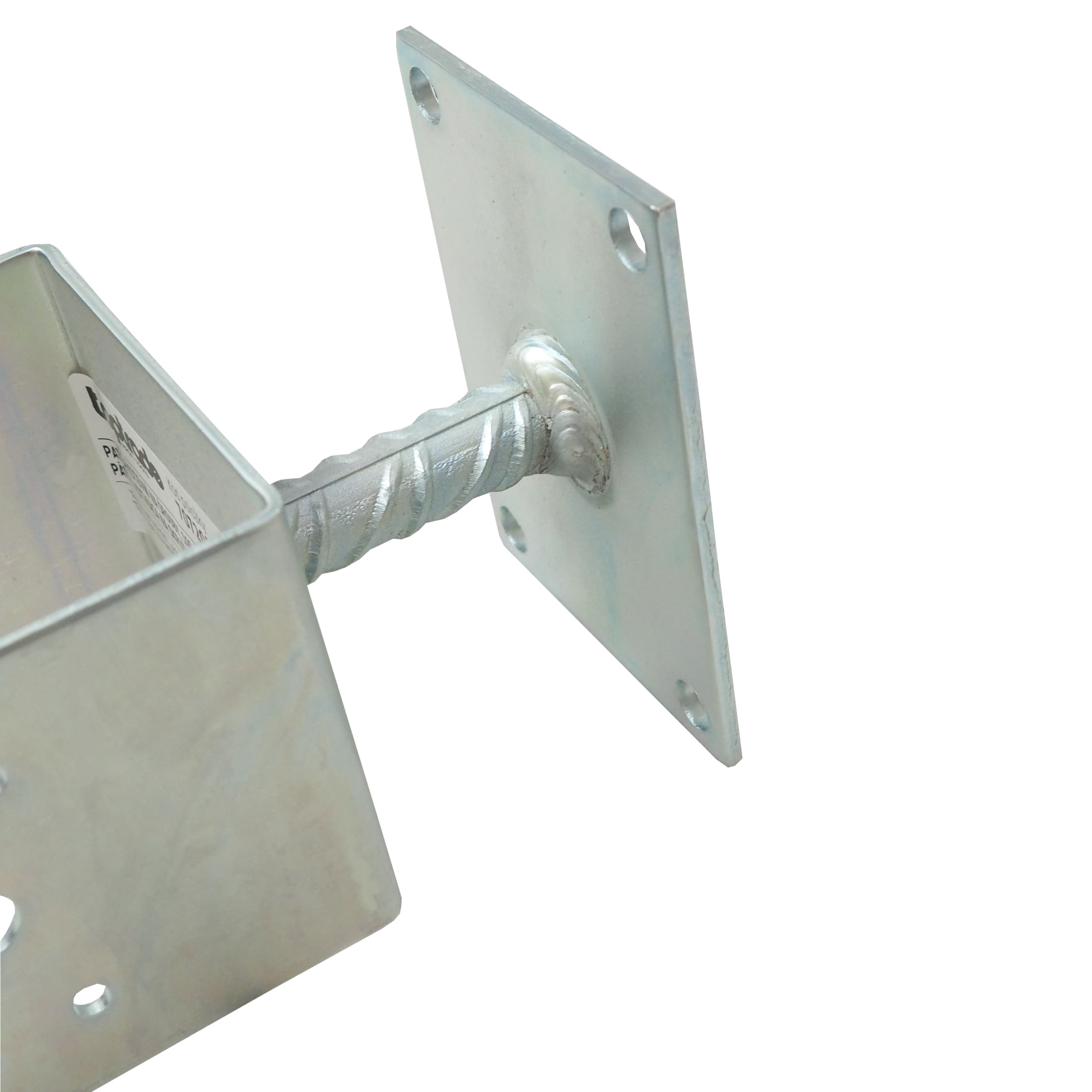

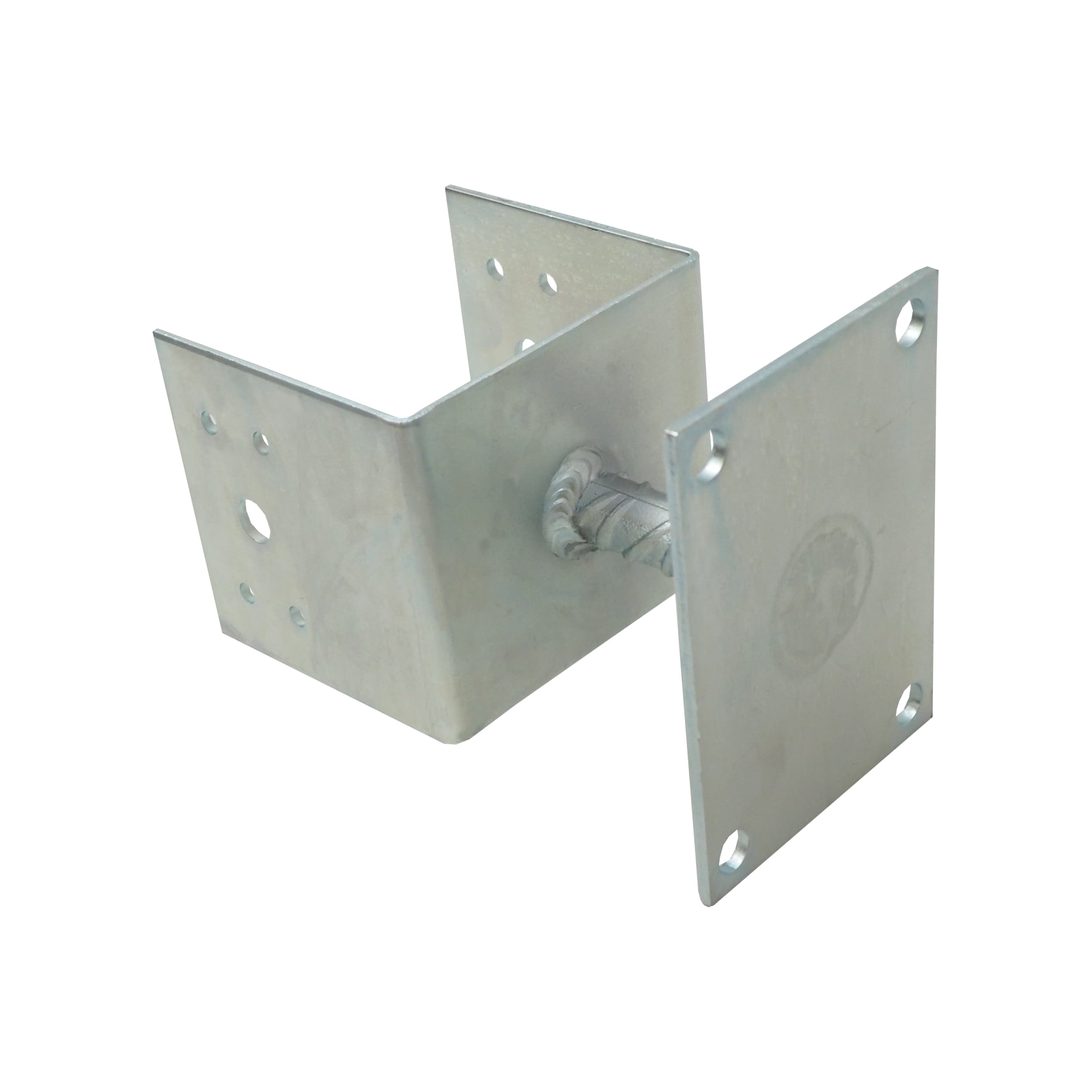

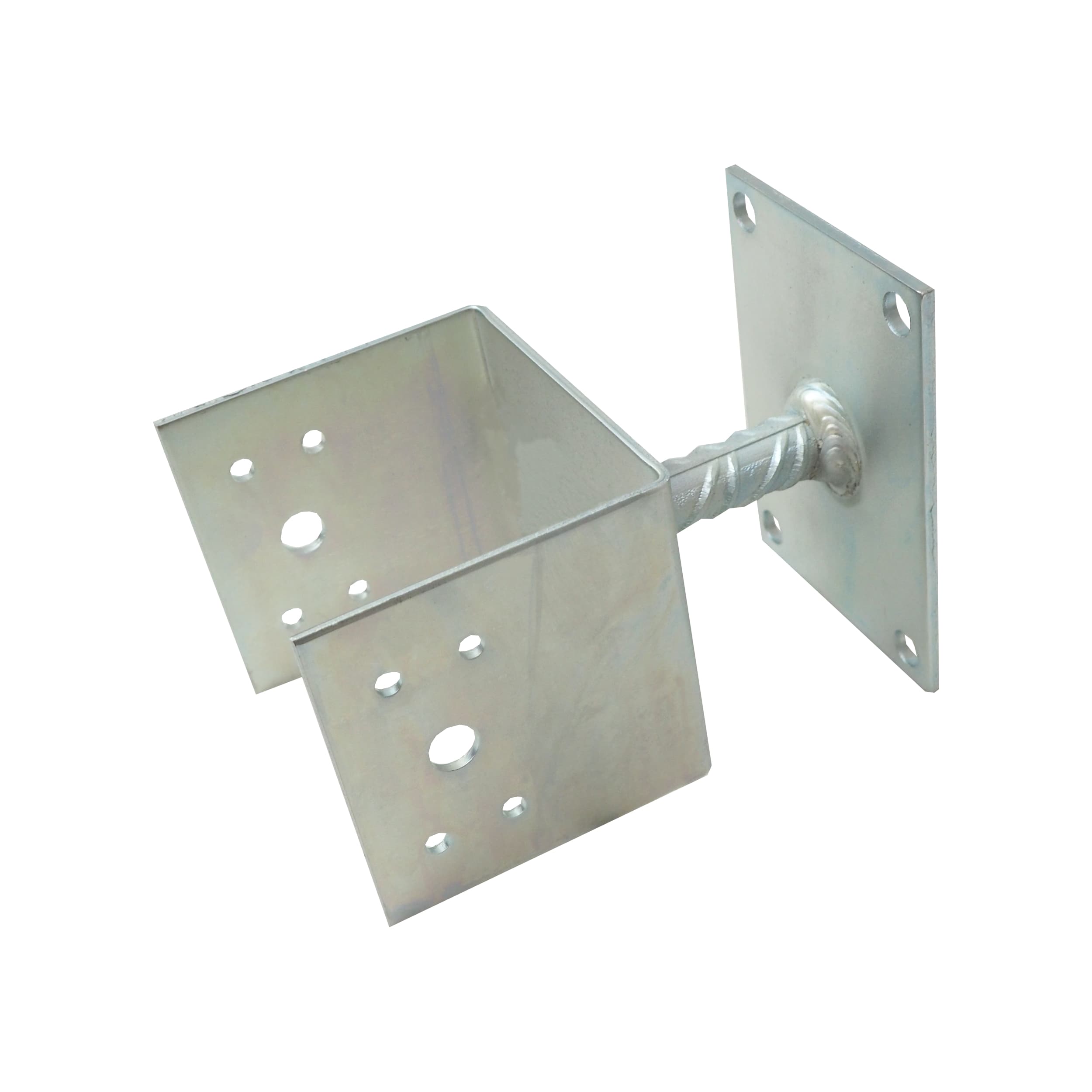

TOPTRADE kotevní patka U na šrouby 140×90 mm, pozink 3 mm

Popis produktuKotevní patka U TOPTRADE je určena pro pevné spojení dřevěného nosníku s betonovým podkladem. Varianta na šrouby umožňuje montáž do hotového betonu bez zabetonování patky.Klíčové vlastnostiPro trámy 140×90 mm – přesné uložení nosníkuOcelový plech tl. 3 mm – stabilita a dlouhá životnostGalvanické zinkování – spolehlivá antikorozní ochranaVícebodové kotvení – 8× Ø6 mm + 2× Ø12 mmVýška patky: 80 mmHmotnost: 1,15 kgKotvení do hotového betonu pomocí šroubů/hmoždinekVyužitíVhodná pro pergoly, altány, terasy, přístřešky, plotové sloupky a další dřevěné konstrukce kotvené do betonových patek či základových pasů.MontážNa betonu vyznačte polohu patky a vyvrtejte otvory dle zvolených hmoždinek/kotev.Patku přiložte, osaďte vhodnými šrouby/hmoždinkami a dotáhněte.Nosník usadíte do „U“ a upevníte 8 šrouby do dřeva (Ø6 mm). Pro dodatečné zajištění lze využít 2 boční průchozí otvory Ø12 mm.Tip: Volte kotevní prvky (mechanické či chemické) odpovídající kvalitě betonu a požadovanému zatížení; dodržujte pokyny výrobce kotev.Technické parametryRozměr nosníku: 140×90 mmMateriál: ocelový plech válcovaný za teplaTloušťka plechu: 3 mmPovrch: galvanické zinkováníVýška patky: 80 mmMontážní otvory: 8× Ø6 mm (do dřeva), 2× Ø12 mm (dodatečné upevnění)Hmotnost: 1,15 kgTyp kotvení: do hotového betonu pomocí šroubů/hmoždinekVýrobce/zn.: TOPTRADEKód produktu: 707207 | EAN: 8591403772073 | MPN: MU1H1000070UpozorněníVýrobce neuvádí statické/nosnostní parametry. Pro nosné konstrukce konzultujte návrh s projektantem. Nezaměňujte s variantou určenou k zabetonování. Časté dotazy Pro jaký rozměr dřevěného nosníku je patka určena? Pro trámy 140×90 mm; pro správnou funkci zvolte nosník odpovídajícího průřezu bez nadměrné vůle. Jak se patka kotví do podkladu? Do hotového betonu pomocí šroubů a hmoždinek nebo kotev. Vyvrtejte otvory dle zvoleného systému, patku připevněte a poté nosník přišroubujte do U (8× Ø6). Je patka vhodná pro venkovní použití? Ano. Galvanické zinkování zajišťuje ochranu proti korozi. Do prostředí s vyšší agresivitou zvažte žárový zinek nebo nerezové řešení. Je šířka nebo výška patky stavitelná? Ne, patka je pevná (nestavitelná). Zvolte variantu přesně pro rozměr nosníku 140×90 mm. Kolik a jakých otvorů patka má? Celkem 10: 8 otvorů Ø6 mm pro šrouby do dřeva a 2 boční průchozí otvory Ø12 mm pro dodatečné zajištění. Jsou uvedeny nosnosti patky? Ne. Výrobce statické hodnoty neuvádí. Pro nosné aplikace postupujte dle projektu a konzultujte volbu kotev i dimenzování s odborníkem.
