TOPTRADE kotevní U patka stavitelná 80–150 × 90 mm, pozink 3 mm

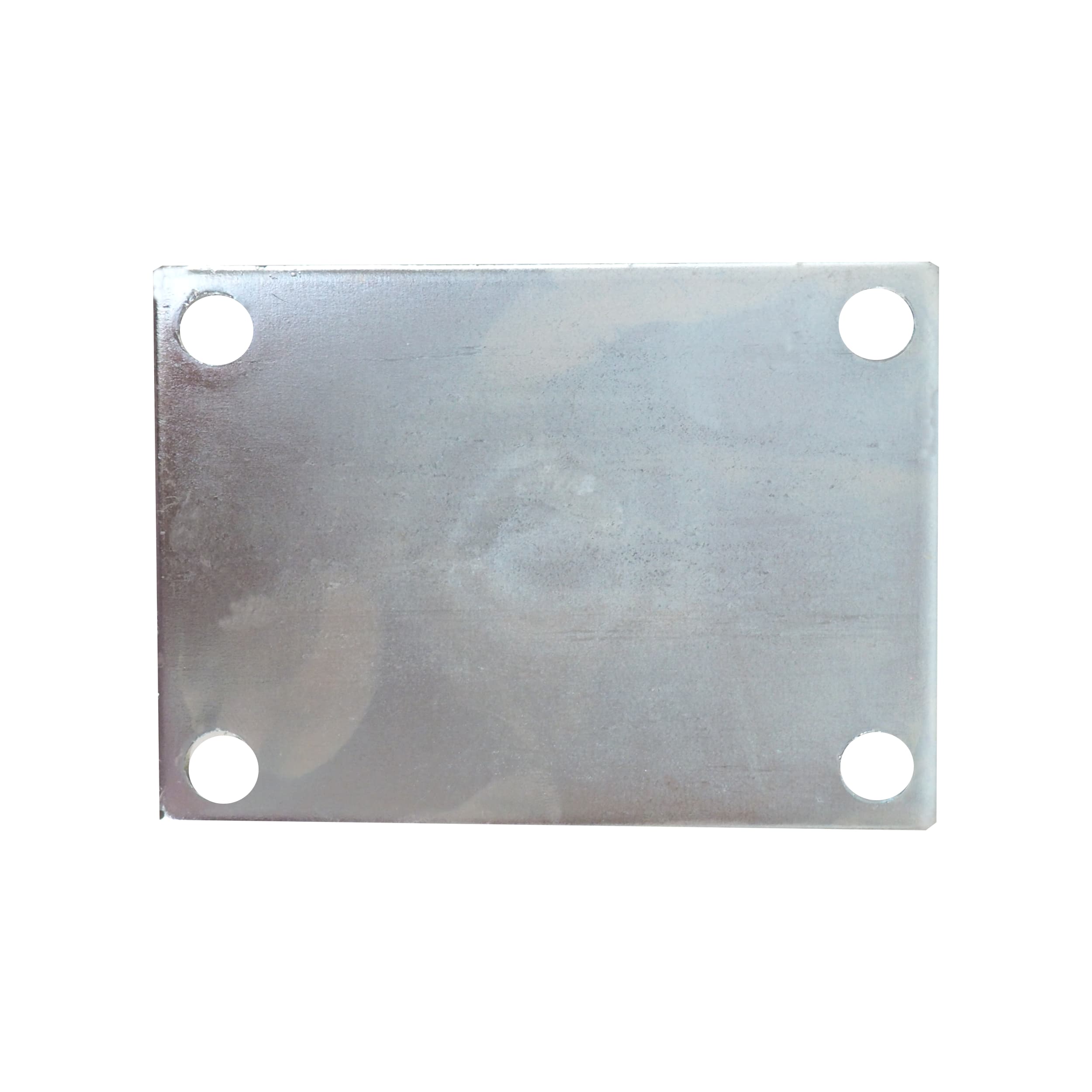

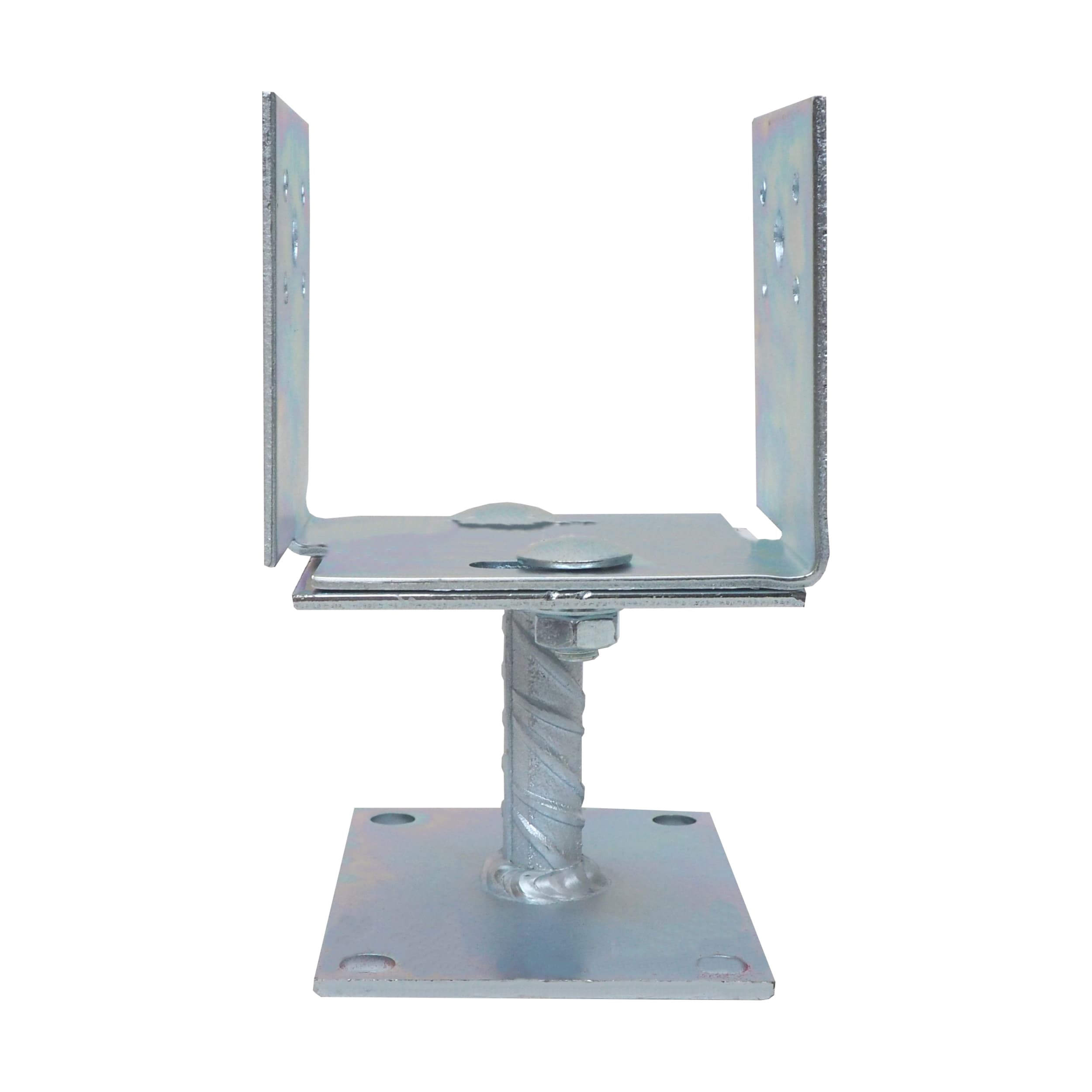

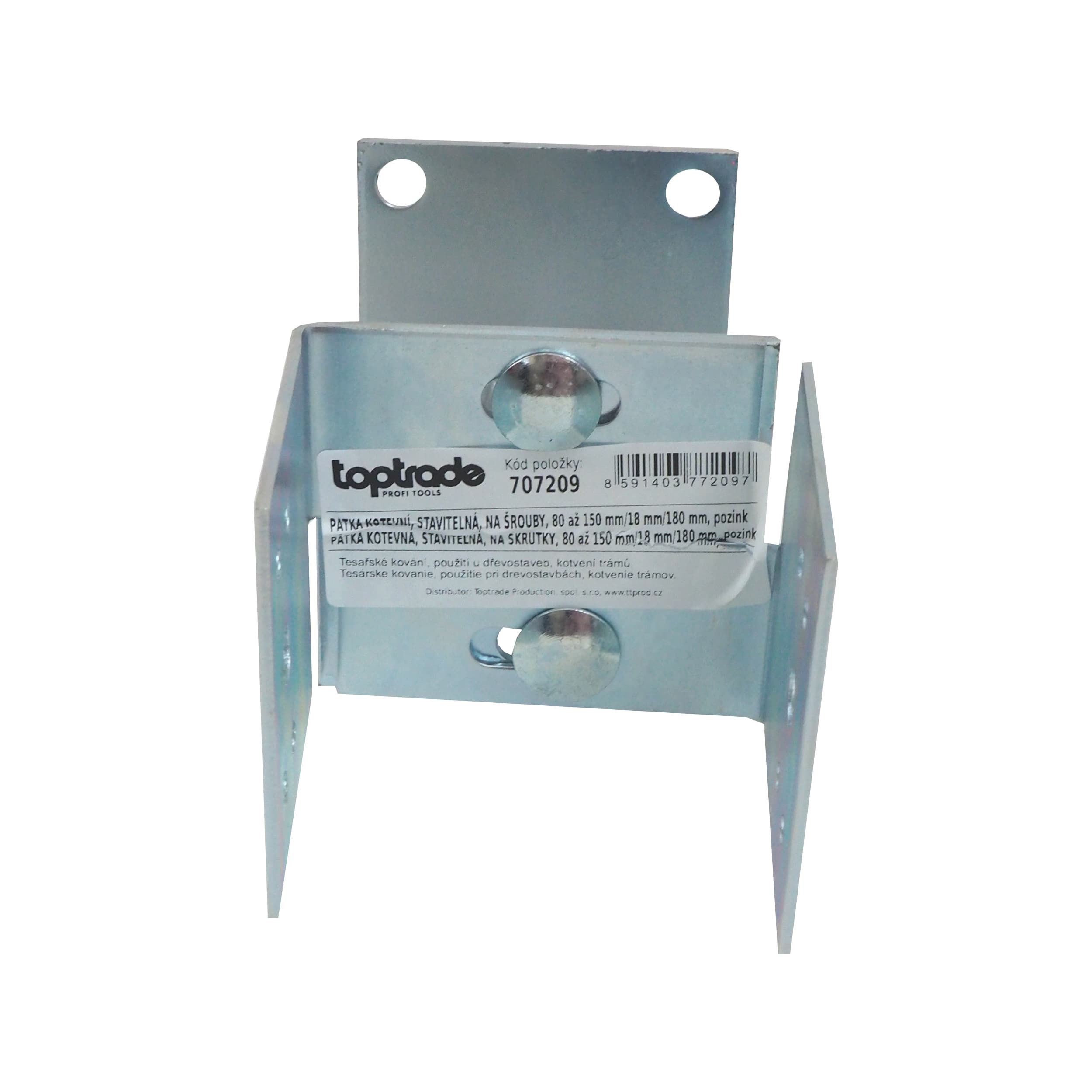

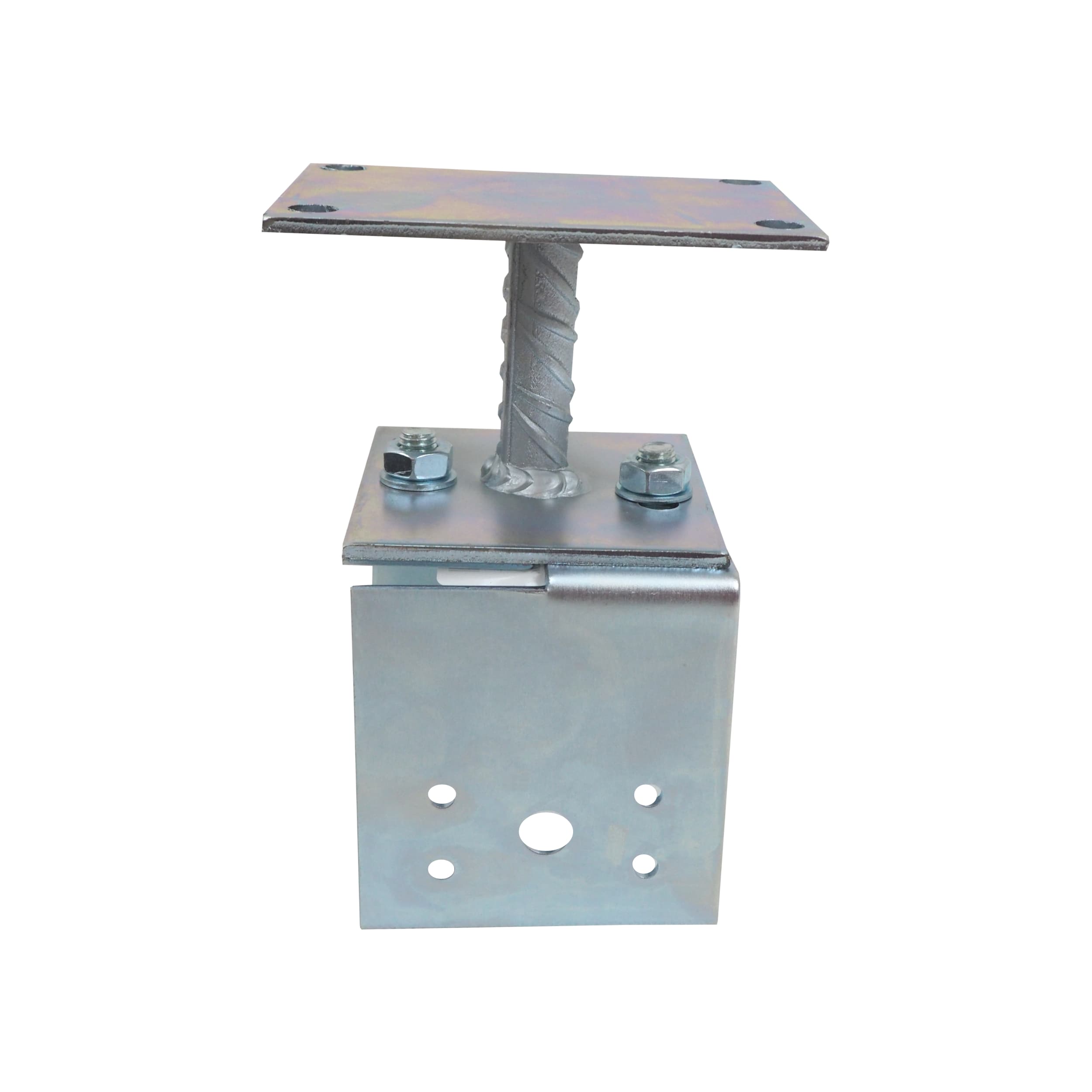

Stavitelná kotevní U patka TOPTRADE slouží k pevnému napojení dřevěných sloupků a trámů na betonový podklad. Třmen s plynule nastavitelnou šířkou 80–150 mm pasuje na běžné hranoly, 3mm ocel s galvanickým zinkem zvyšuje odolnost proti korozi. Proč zvolit tuto patku Nastavitelný třmen 80–150 mm pro běžné sloupky a hranoly. Montáž do hotového betonu přes základnu – bez zabetonování. 8 otvorů Ø6 mm pro vruty/šrouby do dřeva + 2 boční otvory Ø12 mm pro průchozí šroub. Ocel 3 mm, galvanické zinkování pro zvýšenou ochranu proti korozi. Přesné usazení sloupku a spolehlivé dotažení spojů. Typické použití pergoly a přístřešky, plotové a brankové sloupky, zahradní stavby a drobné dřevěné konstrukce, opravy a výměny sloupků v hotových betonových podezdívkách. Montáž ve zkratce Vyznačte polohu základny patky a přeneste rozteče otvorů do betonu. Vyvrtejte otvory a osad¬ke vhodné hmoždinky nebo mechanické/chemické kotvy dle podkladu a zatížení. Připevněte základnu patky k betonu šrouby určenými pro zvolený typ kotvení. Vložte sloupek do U třmenu, srovnejte a přichyťte 8 vruty/šrouby přes otvory Ø6 mm. Pro zvýšení jistoty můžete využít i boční průchozí šrouby přes otvory Ø12 mm. Technické parametry Typ: kotevní U patka, stavitelná Rozsah šířky sloupku: 80–150 mm Výška třmenu (U): 90 mm Výška základny: 80 mm Materiál: ocelový plech válcovaný za tepla Tloušťka materiálu: 3 mm Povrchová úprava: galvanické zinkování Uchycení dřeva: 8× otvor Ø6 mm Dodatečné zajištění: 2× boční otvor Ø12 mm Kotvení k betonu: přes základnu na šrouby/hmoždinky (do hotového betonu) Hmotnost: cca 1,40 kg Výrobce: TOPTRADE Katalogové číslo: 707209 EAN: 8591403772097 MPN: MU1H1000090 Důležité upozornění Výrobce neudává únosnosti. Pro nosné aplikace respektujte projekt a normy a nechte provést statické posouzení. Pro přesné kóty jednotlivých částí se řiďte technickým výkresem výrobce. Časté dotazy Je tato patka zabetonovací? Ne. Kotví se do hotového betonu přes základovou část pomocí šroubů a vhodných hmoždinek nebo kotev. Nejedná se o zabetonovací typ. Pro jaké rozměry sloupků je vhodná? Třmen je stavitelný pro šířky 80–150 mm, takže vyhoví běžným hranolům (např. 90×90, 100×100, 120×120 mm). Výška třmenu je 90 mm. Jaké kotvy použít do betonu? Volte mechanické rozpěrné šrouby, šrouby do betonu nebo chemické kotvy se závitovou tyčí dle kvality podkladu a očekávaného zatížení. Postup a dimenze určuje projekt. Jak přichytit dřevěný sloupek k patce? Použijte 8 vrutů/šroubů do dřeva přes otvory Ø6 mm. Pro dodatečné zajištění lze využít boční průchozí otvory Ø12 mm. Je patka vhodná pro venkovní použití? Ano, 3mm ocel je galvanicky zinkovaná. Do agresivního prostředí zvažte vyšší ochranu (např. žárový zinek nebo nerez). Jaká je nosnost této patky? Výrobce nosnost neudává. Záleží na kvalitě betonu, typu kotvení, rozměru a kvalitě dřeva i provedení montáže. Pro nosné konstrukce je nutné statické posouzení.
