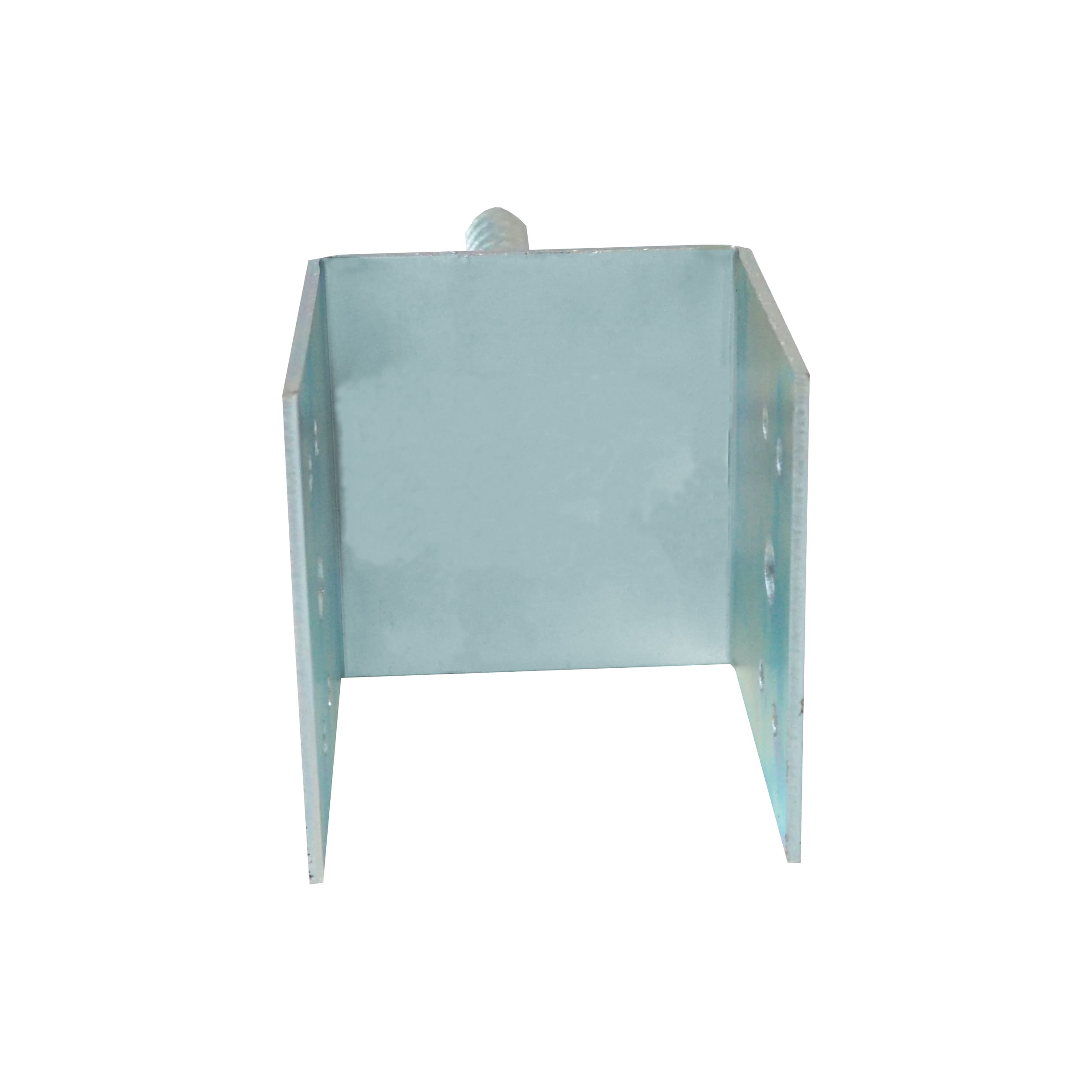

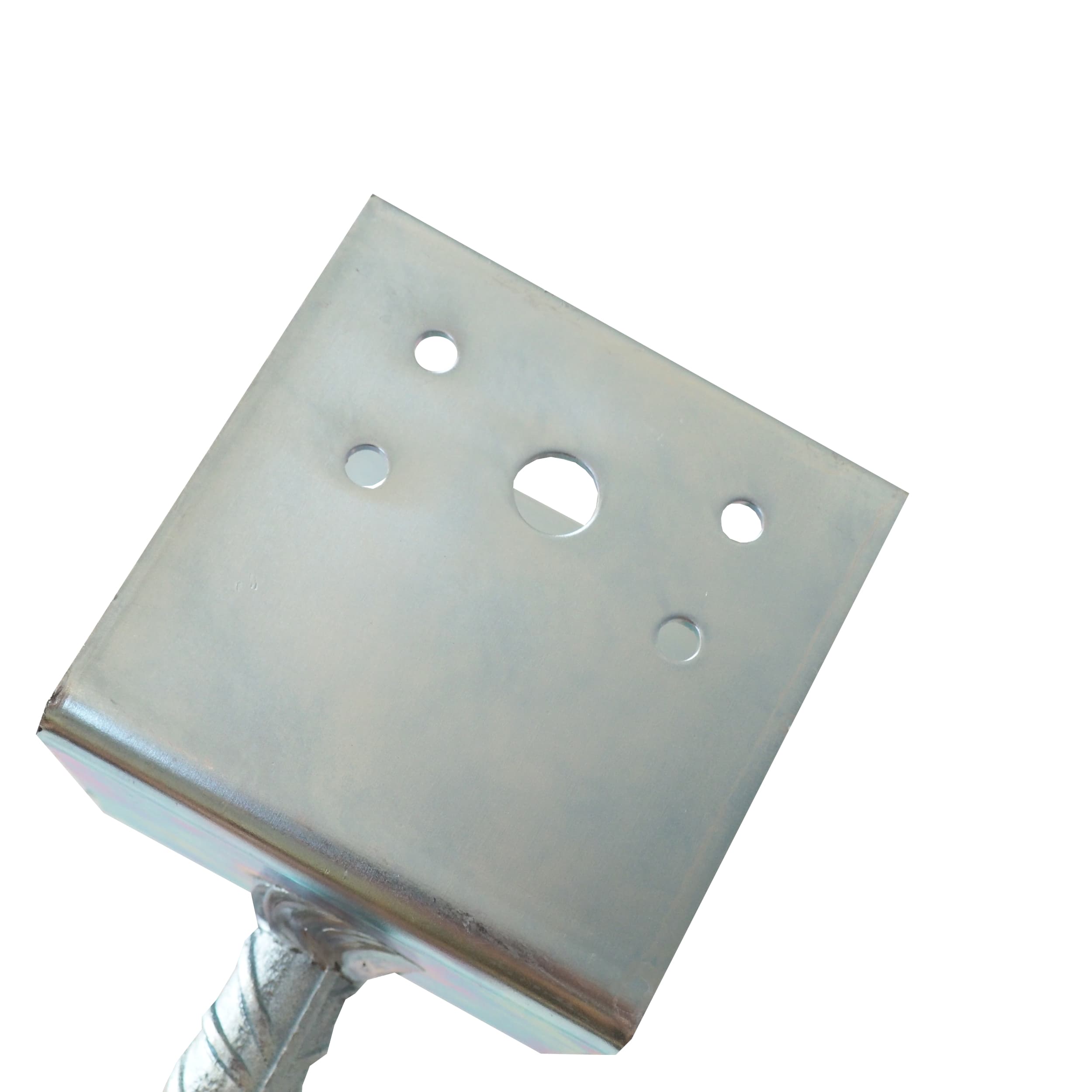

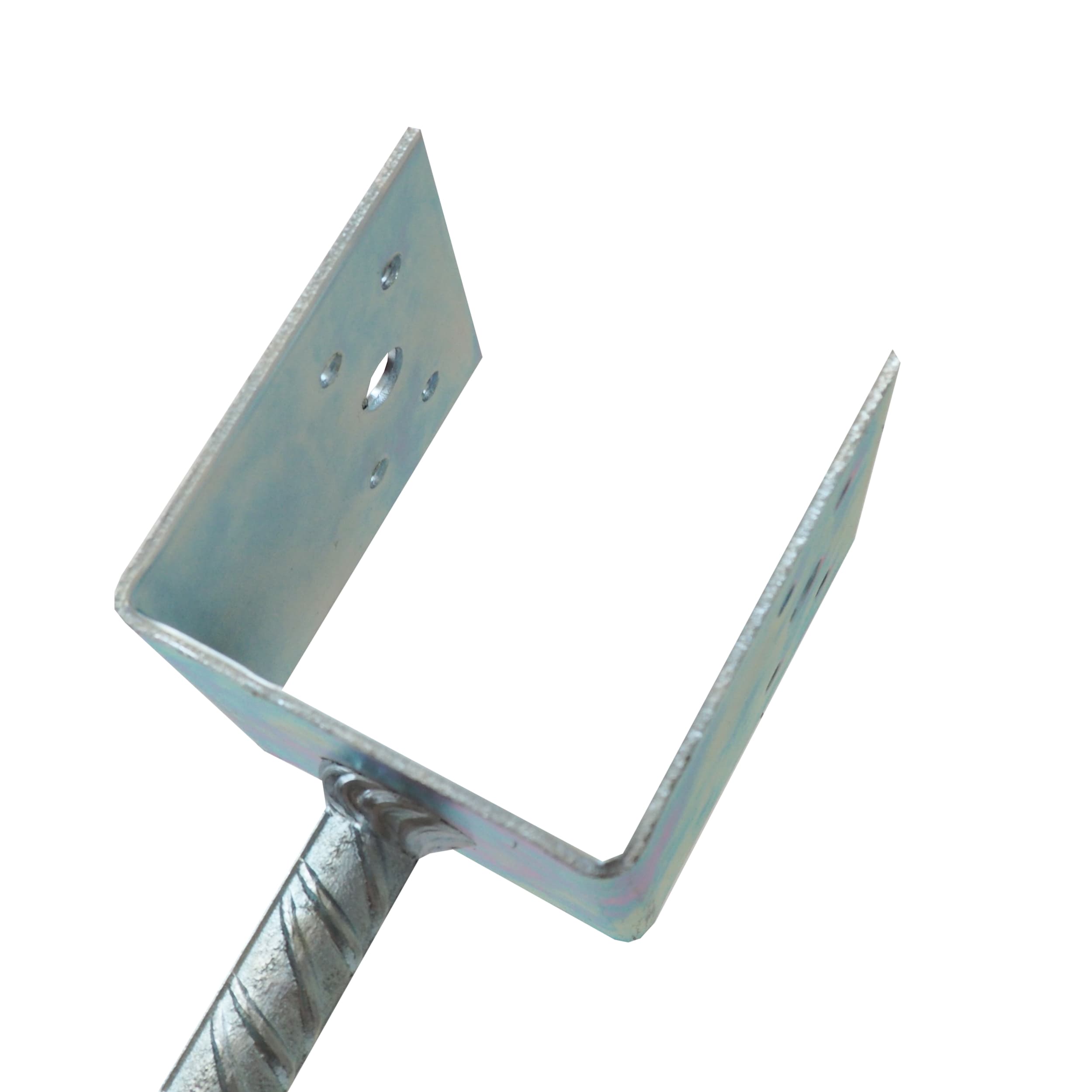

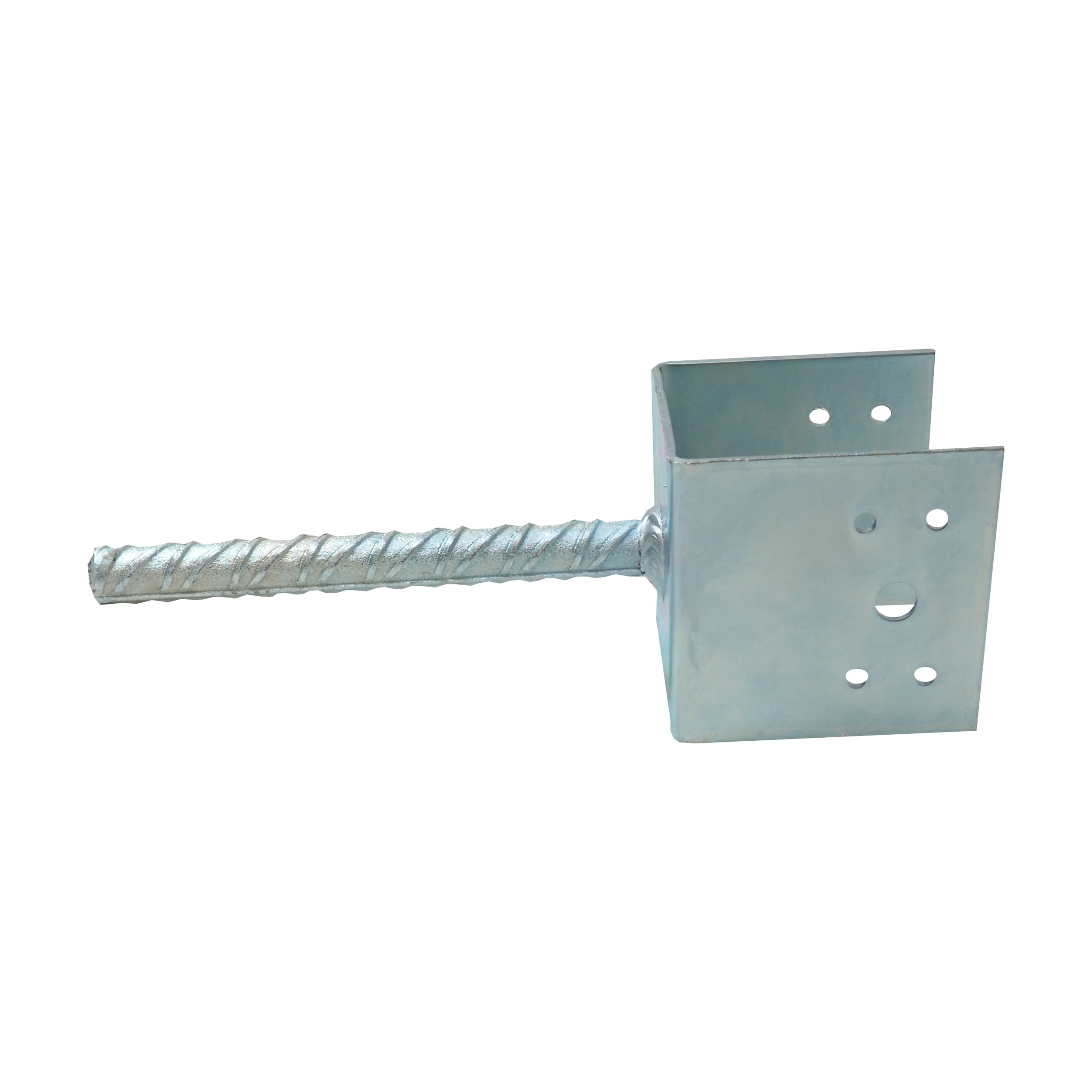

TOPTRADE kotevní patka U do betonu 120 × 90 mm, pozink, 3 mm

Kotevní patka U TOPTRADE je určená pro pevné ukotvení dřevěných sloupků a trámů k betonovému základu. Ocelový plech tloušťky 3 mm s galvanickým zinkem chrání proti korozi, žebrovaný kotvící prut Ø18 × 180 mm zajišťuje jisté zabudování do betonu. Využití pergoly a přístřešky plotové sloupky terasové a zahradní konstrukce lehké dřevěné stavby Proč zvolit tuto patku U profil pro sloupky/trámy 120 × 90 mm Pevný ocelový plech válcovaný za tepla, tloušťka 3 mm Galvanické zinkování pro zvýšenou odolnost proti korozi Žebrovaný kotvící prut Ø18 × 180 mm Vícebodové uchycení: 8 otvorů pro vruty/šrouby Ø6 mm Dodatečné montážní otvory Ø12 mm pro variabilní upevnění Hmotnost přibližně 0,98 kg Technické parametry Rozměr U: 120 × 90 mm Materiál: ocelový plech válcovaný za tepla Tloušťka plechu: 3 mm Povrch: galvanicky zinkovaný Kotvící prut: Ø18 mm, délka 180 mm Otvor(y) do dřeva: 8 × Ø6 mm Dodatečné montážní otvory: Ø12 mm Kód výrobce: 707203 | EAN: 8591403772035 | MPN: MU1H1000030 Montážní postup Zabetonujte žebrovaný prut do čerstvého betonu v požadované poloze a s dostatečným krytím; zkontrolujte svislost. Po vyzrání betonu usaďte sloupek do U profilu a připevněte přes otvory Ø6 mm vhodnými vruty/šrouby do dřeva. Podle potřeby zvyšte tuhost využitím dodatečných otvorů Ø12 mm. Doporučení: zvolte spojovací materiál s odpovídající korozní odolností (pozink, případně nerez) dle prostředí použití. Upozornění Únosnost není výrobcem specifikována. Pro nosné konstrukce postupujte podle statického návrhu a platných norem. Dodržujte správný postup betonáže i bezpečnost práce. Časté dotazy K čemu slouží tato kotevní patka U? K pevnému spojení dřevěného sloupku nebo trámu s betonovým základem, typicky u pergol, plotů, přístřešků či teras. Pro jaký rozměr dřeva je patka určena a z čeho je vyrobena? U profil je pro sloupky/trámy 120 × 90 mm. Patka je z ocelového plechu válcovaného za tepla o tloušťce 3 mm s galvanickým zinkováním. Jaké jsou možnosti upevnění dřeva k patce? K dispozici je 8 otvorů Ø6 mm pro vruty/šrouby do dřeva a dodatečné montážní otvory Ø12 mm pro variabilní zpevnění podle projektu. Lze patku použít v exteriéru? Ano. Galvanické zinkování zvyšuje odolnost vůči korozi. Zvolte i vhodný spojovací materiál s odpovídající ochranou. Jak probíhá montáž do betonu? Žebrovaný kotvící prut Ø18 × 180 mm se zabetonuje do čerstvého betonu. Po vyzrání betonu se sloupek usadí do U a přišroubuje přes připravené otvory. Jaká je nosnost patky? Výrobce nosnost neuvádí. Pro nosné konstrukce je nutný statický návrh a dodržení příslušných norem a správné montáže.
